Construção
Condutor flexível de fio de cobre eletrolítico nu, tempera mole, classe de encordoamentos 4 ou 5.

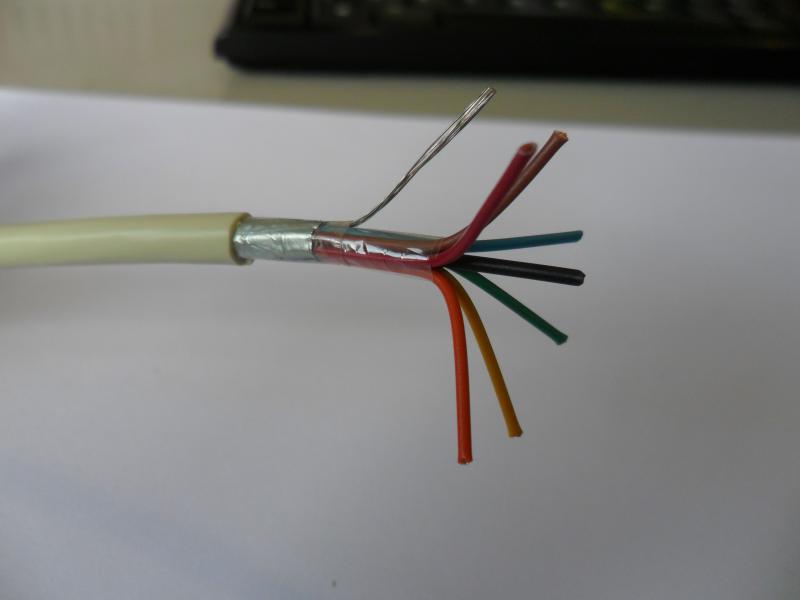

Isolação composto termoplástico polivinila PVC 70ºC ( Enfaixamento com fita de poliéster aluminizada + dreno de contato).
Normas aplicáveis
UL 758 - Apliance Wiring Material.
Cores previstas
Branco, Preto, Vermelho, Azul, Verde, Amarelo, Marrom, Bege, Cinza e Lilás.
Acondicionamento
Rolos 100 metros, bobinas ABNT ou conforme acerto comercial.
Aplicações
Recomendamos para controle e transmissão de sinais de computadores, equipamentos industriais, instrumentação, automação bancária e industrial e centrais de processamentos de dados.
Cabos Manga Blindados com Fita aluminizada + Dreno | Formação condutor | |||||||
Cód. | Descrição | Bitola | Temp. | Voltagem | ø Isol. Int. | ø Iso Ext. | Cobre nú | Dreno "sn" |
999.999.901 | Cabo manga Blind. | 2x28 awg | 70ºC | 300V | 0,90 mm | 3,70 mm | 7/0,127 mm | 7/0,127 mm |
999.999.902 | Cabo manga Blind. | 3x28 awg | 70ºC | 300V | 0,90 mm | 3,90 mm | 7/0,127 mm | 7/0,127 mm |
999.999.903 | Cabo manga Blind. | 4x28 awg | 70ºC | 300V | 0,90 mm | 4,10 mm | 7/0,127 mm | 7/0,127 mm |
999.999.904 | Cabo manga Blind. | 5x28 awg | 70ºC | 300V | 0,90 mm | 4,50 mm | 7/0,127 mm | 7/0,127 mm |
999.999.905 | Cabo manga Blind. | 6x28 awg | 70ºC | 300V | 0,90 mm | 4,70 mm | 7/0,127 mm | 7/0,127 mm |
999.999.907 | Cabo manga Blind. | 8x28 awg | 70ºC | 300V | 0,90 mm | 5,00 mm | 7/0,127 mm | 7/0,127 mm |
999.999.909 | Cabo manga Blind. | 10x28 awg | 70ºC | 300V | 0,90 mm | 5,60 mm | 7/0,127 mm | 7/0,127 mm |
999.999.911 | Cabo manga Blind. | 12x28 awg | 70ºC | 300V | 0,90 mm | 5,80 mm | 7/0,127 mm | 7/0,127 mm |
999.999.913 | Cabo manga Blind. | 14x28 awg | 70ºC | 300V | 0,90 mm | 6,00 mm | 7/0,127 mm | 7/0,127 mm |
Cód. | Descrição | Bitola | Temp. | Voltagem | ø Isol. Int. | ø Iso Ext. | Cobre nú | Dreno "sn" |
999.999.914 | Cabo manga Blind. | 2x26 awg | 70ºC | 300V | 1,00 mm | 3,90 mm | 7/0,16 mm | 7/0,16 mm |
999.999.915 | Cabo manga Blind. | 3x26 awg | 70ºC | 300V | 1,00 mm | 4,10 mm | 7/0,16 mm | 7/0,16 mm |
999.999.916 | Cabo manga Blind. | 4x26 awg | 70ºC | 300V | 1,00 mm | 4,30 mm | 7/0,16 mm | 7/0,16 mm |
999.999.917 | Cabo manga Blind. | 5x26 awg | 70ºC | 300V | 1,00 mm | 4,70 mm | 7/0,16 mm | 7/0,16 mm |
999.999.918 | Cabo manga Blind. | 6x26 awg | 70ºC | 300V | 1,00 mm | 5,00 mm | 7/0,16 mm | 7/0,16 mm |
999.999.919 | Cabo manga Blind. | 8x26 awg | 70ºC | 300V | 1,00 mm | 5,30 mm | 7/0,16 mm | 7/0,16 mm |
999.999.920 | Cabo manga Blind. | 10x26awg | 70ºC | 300V | 1,00 mm | 6,00 mm | 7/0,16 mm | 7/0,16 mm |
999.999.921 | Cabo manga Blind. | 12x26awg | 70ºC | 300V | 1,00 mm | 6,20 mm | 7/0,16 mm | 7/0,16 mm |
999.999.922 | Cabo manga Blind. | 14x26awg | 70ºC | 300V | 1,00 mm | 6,40 mm | 7/0,16 mm | 7/0,16 mm |
Cód. | Descrição | Bitola | Temp. | Voltagem | ø Isol. Int. | ø Iso Ext. | Cobre nú | Dreno "sn" |
999.999.023 | Cabo manga Blind. | 2x24 awg | 70ºC | 300V | 1,10 mm | 4,10 mm | 7/0,20 mm | 7/0,16 mm |
999.999.024 | Cabo manga Blind. | 3x24 awg | 70ºC | 300V | 1,10 mm | 4,30 mm | 7/0,20 mm | 7/0,16 mm |
999.999.025 | Cabo manga Blind. | 4x24 awg | 70ºC | 300V | 1,10 mm | 4,60 mm | 7/0,20 mm | 7/0,16 mm |
999.999.026 | Cabo manga Blind. | 5x24 awg | 70ºC | 300V | 1,10 mm | 5,00 mm | 7/0,20 mm | 7/0,16 mm |
999.999.027 | Cabo manga Blind. | 6x24 awg | 70ºC | 300V | 1,10 mm | 5,30 mm | 7/0,20 mm | 7/0,16 mm |
999.999.028 | Cabo manga Blind. | 8x24 awg | 70ºC | 300V | 1,10 mm | 5,70 mm | 7/0,20 mm | 7/0,16 mm |
999.999.029 | Cabo manga Blind. | 10x24 awg | 70ºC | 300V | 1,10 mm | 6,40 mm | 7/0,20 mm | 7/0,16 mm |
999.999.030 | Cabo manga Blind. | 12x24 awg | 70ºC | 300V | 1,10 mm | 6,60 mm | 7/0,20 mm | 7/0,16 mm |
999.999.031 | Cabo manga Blind. | 14x24 awg | 70ºC | 300V | 1,10 mm | 6,90 mm | 7/0,20 mm | 7/0,16 mm |
Cód. | Descrição | Bitola | Temp. | Voltagem | ø Isol. Int. | ø Iso Ext. | Cobre nú | Dreno "sn" |
999.999.032 | Cabo manga Blind. | 2x22 awg | 70ºC | 300V | 1,30 mm | 4,50 mm | 10/0,20 mm | 7/0,16 mm |
999.999.033 | Cabo manga Blind. | 3x22 awg | 70ºC | 300V | 1,30 mm | 4,70 mm | 10/0,20 mm | 7/0,16 mm |
999.999.034 | Cabo manga Blind. | 4x22 awg | 70ºC | 300V | 1,30 mm | 5,10 mm | 10/0,20 mm | 7/0,16 mm |
999.999.035 | Cabo manga Blind. | 5x22 awg | 70ºC | 300V | 1,30 mm | 5,50 mm | 10/0,20 mm | 7/0,16 mm |
999.999.036 | Cabo manga Blind. | 6x22 awg | 70ºC | 300V | 1,30 mm | 5,90 mm | 10/0,20 mm | 7/0,16 mm |
999.999.037 | Cabo manga Blind. | 8x22 awg | 70ºC | 300V | 1,30 mm | 6,30 mm | 10/0,20 mm | 7/0,16 mm |
999.999.038 | Cabo manga Blind. | 10x22 awg | 70ºC | 300V | 1,30 mm | 7,60 mm | 10/0,20 mm | 7/0,16 mm |
999.999.039 | Cabo manga Blind. | 12x22 awg | 70ºC | 300V | 1,30 mm | 7,80 mm | 10/0,20 mm | 7/0,16 mm |
999.999.040 | Cabo manga Blind. | 14x22 awg | 70ºC | 300V | 1,30 mm | 8,20 mm | 10/0,20 mm | 7/0,16 mm |
|
